USB FANを自作する方法

ＵＳＢ接続のファンを自作する方法

ＵＳＢＦＡＮが、半田付けが出来れば簡単に作れます。
夏は、ノートパソコンと外付けハードディスクには大敵だ。
これを応用すれば、外付けＨＤＤ用ファンが作れます。

	今回用意したのは８ｃｍのケース用ファン１個（６８０円～２０００円くらい）静音ＦＡＮでは、パワーが足りないかもしれない。
	ファンガードブラック２１０円

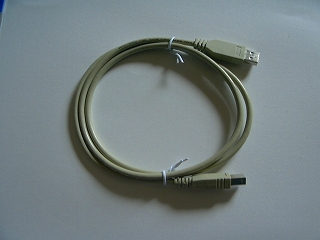

	ダイソーで購入した。ＵＳＢケーブル１０５円
	ＦＡＮ固定用ネジ１００円～３００円程度

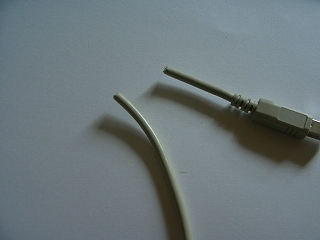

	ダイソーケーブルの袋には、改造してはいけないと書いてあるが、そんなことはおかまいなしに、男らしく切断。
	ＦＡＮの線は長めに切断。被覆を剥く時失敗しても、いいように長めに残しておく。あまり、男らしくない。
	ＵＳＢのケーブルの線を剥き、、赤黒の線以外を取り除く。ニッパーで被覆を剥がしてください。
	お菓子の蓋の上で、半田付けをします。別に何の上でもいいが、お菓子の蓋を愛用してます。
	ホットボンドで、接点を固めます。別にビニールテープ巻いとけば問題ないが水がケーブルにかかった時の用心の為に、固めときます。
	ビニールテープで配線固定して完成。危ないので、ファンガードを取り付けます。しっかりネジ止めしてください。
	ノートＰＣのＵＳＢでテスト。Ｆａｎが変更になってるのは、風力が弱かったので作りなおしたからです（笑ケース電源で回転さすより、風力弱めなのでいろいろテストしてください。アルミは風を送らないと冷えないので、ＨＤＤケースをアルミにしたり、メモリヒートシンクだけつけて風を送らなければ、逆に温度を上昇させて壊します。（微風でも、風が通れば温度は下がります。）いや、壊しましたｏｒｚ。ノートクーラーもそのうち自作するかもｗＵＳＢではなくＡＣアダプターからとれば、十分パワーも確保できそうだからね。
